Modul 10: Forensik Jaringan

Mata Kuliah: Digital Forensic for Military Purposes (Forensik Digital untuk Keperluan Militer)
SKS: 3 SKS
Pertemuan: 10
Topik: Forensik Jaringan
Pengampu: Anindito, S.Kom., S.S., S.H., M.TI., CHFI

Tujuan Pembelajaran

Setelah menyelesaikan modul ini, mahasiswa diharapkan mampu:

  1. Menjelaskan prinsip dasar forensik jaringan dan metodologi traffic analysis
  2. Mengidentifikasi dan mengklasifikasikan jenis-jenis bukti jaringan (logs, packet captures, flow data)
  3. Melakukan analisis protokol TCP/IP, HTTP/HTTPS, DNS, dan SMTP menggunakan Wireshark
  4. Menganalisis artefak IDS/IPS dan firewall logs untuk rekonstruksi serangan
  5. Menerapkan teknik wireless network forensics dalam investigasi insiden
  6. Melakukan rekonstruksi serangan berbasis jaringan dan mendeteksi covert channels
  7. Memahami tantangan analisis encrypted traffic dan pertimbangan hukum dalam network monitoring

1. Prinsip Dasar Forensik Jaringan

1.1 Definisi Forensik Jaringan

Forensik Jaringan (Network Forensics) adalah cabang forensik digital yang berfokus pada pemantauan, penangkapan, pencatatan, dan analisis lalu lintas jaringan untuk tujuan pengumpulan bukti, deteksi intrusi, dan investigasi insiden keamanan.

Forensik jaringan sering disebut sebagai “network wiretapping” dalam konteks digital. Berbeda dengan forensik komputer yang menganalisis data statis pada media penyimpanan (seperti yang telah dibahas pada Pertemuan 03–07), forensik jaringan berfokus pada data yang bergerak melalui jaringan — data yang bersifat sangat volatile dan memerlukan penanganan khusus.

Marcus Ranum, salah satu pionir dalam bidang ini, mendefinisikan dua pendekatan utama dalam forensik jaringan:

Pendekatan Deskripsi Analogi
“Catch-it-as-you-can” Semua paket yang melewati titik lalu lintas tertentu ditangkap dan disimpan untuk analisis selanjutnya Memasang kamera CCTV yang merekam semua aktivitas
“Stop, look, and listen” Setiap paket dianalisis secara real-time dalam memori, hanya informasi tertentu yang disimpan Penjaga keamanan yang mengawasi dan mencatat aktivitas mencurigakan

Dalam konteks militer Indonesia, forensik jaringan menjadi komponen kritis dalam:

  1. Deteksi intrusi terhadap jaringan pertahanan (seperti jaringan Kodam atau Mabes TNI)
  2. Investigasi kebocoran data melalui analisis lalu lintas keluar (egress traffic)
  3. Atribusi serangan siber yang menargetkan infrastruktur militer kritis
  4. Operasi intelijen siber untuk mengidentifikasi ancaman dan aktor yang terlibat

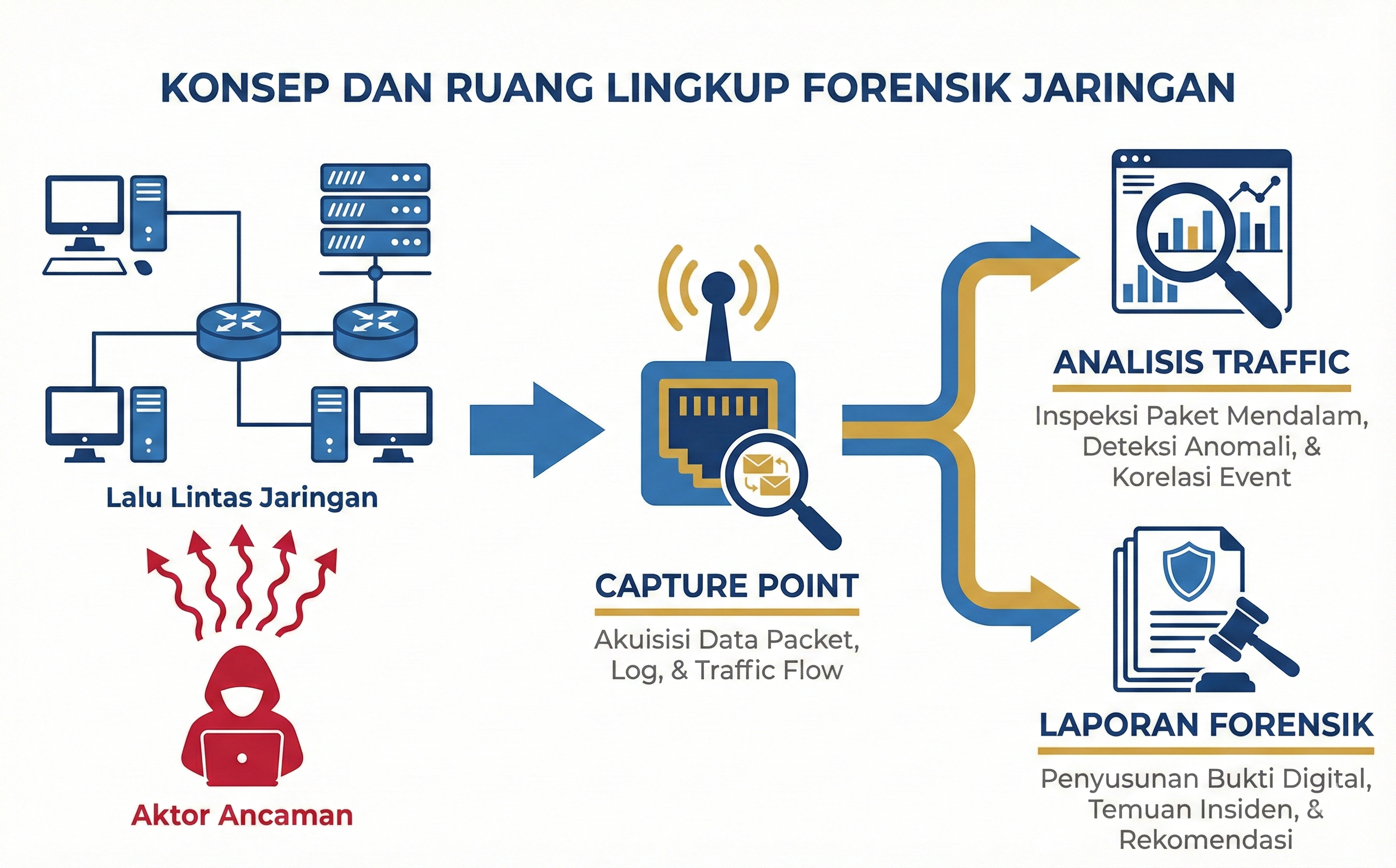

Konsep Forensik Jaringan

Gambar 10.1: Konsep dan ruang lingkup forensik jaringan

1.2 Perbedaan dengan Forensik Komputer

Memahami perbedaan antara forensik jaringan dan forensik komputer (yang telah dipelajari pada Pertemuan 03–07) sangat penting untuk menentukan pendekatan investigasi yang tepat:

Aspek Forensik Komputer Forensik Jaringan
Sumber Data Hard disk, memori, registry Packet captures, logs, flow data
Sifat Data Relatif statis (data at rest) Sangat dinamis (data in motion)
Preservasi Imaging media penyimpanan Real-time capture atau log retention
Volume Terbatas pada kapasitas media Potensial sangat besar (terabyte/hari)
Volatilitas Rendah-sedang Sangat tinggi
Cakupan Satu sistem/perangkat Seluruh segmen jaringan
Waktu Post-mortem analysis Real-time atau near-real-time
Konteks Aktivitas pada satu host Komunikasi antar host

Solved Problem 1 ⭐

Soal: Seorang investigator forensik di Kodam IX/Udayana menerima laporan tentang kemungkinan kebocoran data rahasia melalui jaringan. Jelaskan mengapa forensik jaringan lebih tepat digunakan sebagai pendekatan utama dibandingkan forensik komputer pada kasus ini!

Penyelesaian:

Step 1: Identifikasi karakteristik kasus — kebocoran data melalui jaringan berarti data telah berpindah dari satu titik ke titik lain.

Step 2: Analisis keunggulan forensik jaringan untuk kasus ini:

Step 3: Limitasi forensik komputer dalam kasus ini:

Jawaban: Forensik jaringan lebih tepat karena kasus ini melibatkan perpindahan data melalui jaringan. Forensik jaringan dapat mengidentifikasi tujuan pengiriman data, volume transfer, waktu kejadian secara presisi, dan metode exfiltration yang digunakan — informasi yang sulit diperoleh hanya dari analisis komputer sumber.

1.3 Arsitektur Pengumpulan Bukti Jaringan

Untuk melakukan forensik jaringan secara efektif, diperlukan arsitektur pengumpulan bukti yang tepat. Berikut adalah komponen-komponen kunci:

1.3.1 Network TAP (Test Access Point)

Network TAP adalah perangkat keras yang dipasang secara inline pada segmen jaringan untuk menyalin semua lalu lintas yang melewatinya tanpa memengaruhi performa jaringan.

Karakteristik Network TAP:

1.3.2 SPAN/Mirror Port

SPAN (Switched Port Analyzer) adalah fitur pada switch yang mengkopi lalu lintas dari satu atau beberapa port ke port monitoring yang ditentukan.

Konfigurasi SPAN pada Cisco Switch:
Switch(config)# monitor session 1 source interface Gi0/1 - Gi0/24
Switch(config)# monitor session 1 destination interface Gi0/48
Aspek Network TAP SPAN Port
Biaya Tinggi (perangkat tambahan) Rendah (fitur bawaan switch)
Performa Tidak memengaruhi jaringan Dapat memengaruhi switch CPU
Paket Hilang Tidak ada Mungkin terjadi saat beban tinggi
Konfigurasi Instalasi fisik Konfigurasi software
Full-duplex Ya, selalu Tergantung konfigurasi

1.3.3 Posisi Strategis Sensor

Dalam konteks jaringan militer, penempatan sensor forensik harus mempertimbangkan:

[Internet] ──── [Firewall] ──── [DMZ] ──── [IDS/IPS] ──── [Core Switch] ──── [Endpoints]
                    │                          │                  │
                  TAP #1                     TAP #2            SPAN Port
              (Perimeter)              (Pre-Firewall)      (Internal Traffic)

Solved Problem 2 ⭐⭐

Soal: Tim Satsiber (Satuan Siber) TNI merencanakan pemasangan infrastruktur forensik jaringan di sebuah pangkalan militer. Jelaskan di mana saja sensor forensik sebaiknya dipasang dan alasannya!

Penyelesaian:

Step 1: Identifikasi topologi jaringan tipikal pangkalan militer:

Step 2: Tentukan posisi sensor untuk cakupan optimal:

Posisi Jenis Sensor Alasan
Gateway Internet Network TAP Menangkap semua komunikasi eksternal; kritis untuk deteksi exfiltration dan C2 communication
Antara DMZ dan LAN Network TAP Mendeteksi lateral movement dari DMZ ke jaringan internal
Core Switch Internal SPAN Port Memonitor lalu lintas antar segmen jaringan; mendeteksi insider threat
Segmen Classified Network TAP + Full Packet Capture Segmen paling sensitif memerlukan recording lengkap untuk audit
Wireless Access Points Wireless IDS/Sensor Mendeteksi rogue access point dan unauthorized wireless access

Step 3: Pertimbangan khusus militer:

Jawaban: Sensor forensik sebaiknya dipasang di lima titik strategis: gateway internet (TAP untuk semua komunikasi eksternal), antara DMZ dan LAN (TAP untuk deteksi lateral movement), core switch (SPAN untuk lalu lintas internal), segmen classified (TAP + full capture untuk audit), dan wireless access points (wireless IDS untuk deteksi akses tidak sah).

2. Bukti Digital dari Jaringan (Network Evidence)

2.1 Jenis-Jenis Bukti Jaringan

Bukti digital dari jaringan dapat dikategorikan dalam tiga tingkatan berdasarkan kedetailan informasi yang direkam:

2.1.1 Full Packet Capture (PCAP)

Full Packet Capture adalah metode perekaman yang menangkap keseluruhan paket data yang melewati titik monitoring, termasuk header dan payload.

Full packet capture menyimpan informasi paling lengkap dan merupakan standar emas dalam forensik jaringan. Format file standar adalah PCAP (Packet Capture) atau PCAPNG (PCAP Next Generation).

Contoh informasi yang dapat diekstrak dari PCAP:

Kelebihan dan kekurangan:

Aspek Keterangan
Kelebihan Informasi paling lengkap; dapat merekonstruksi sesi lengkap
Kekurangan Memerlukan storage sangat besar; pada jaringan 1 Gbps, ~10 TB/hari
Cocok untuk Investigasi mendalam; segmen jaringan sensitif

2.1.2 Flow Data (NetFlow/sFlow/IPFIX)

Flow Data adalah ringkasan metadata komunikasi jaringan yang mencatat informasi tentang siapa berkomunikasi dengan siapa, kapan, menggunakan protokol apa, dan berapa banyak data yang ditransfer — tanpa merekam isi komunikasi.

Elemen standar dalam satu flow record:

Source IP       : 192.168.1.100
Destination IP  : 203.0.113.50
Source Port     : 49152
Destination Port: 443
Protocol        : TCP (6)
Bytes           : 1,245,678
Packets         : 847
Start Time      : 2025-01-15 08:23:45
End Time        : 2025-01-15 08:25:12
TCP Flags       : SYN, ACK, PSH, FIN
Format Vendor Versi Keunggulan
NetFlow Cisco v5, v9 Standar industri; didukung luas
sFlow InMon v5 Sampling-based; overhead rendah
IPFIX IETF RFC 7011 Standar terbuka; fleksibel
jFlow Juniper - Kompatibel NetFlow v5/v9

2.1.3 Log Files

Log files dari berbagai perangkat jaringan menyediakan catatan aktivitas yang penting untuk forensik:

Sumber Log Informasi Kunci Format Umum
Firewall Koneksi yang diizinkan/ditolak, rule yang terpicu Syslog, CSV, proprietary
IDS/IPS Alert keamanan, signature match, anomali Syslog, JSON, PCAP (trigger)
Proxy Server URL yang diakses, user agent, response code Common Log Format (CLF)
DNS Server Query dan response, NXDOMAIN Syslog, query log
DHCP Server IP assignment, MAC address, lease time Syslog
VPN Gateway Koneksi VPN, user authentication, durasi Syslog, proprietary
Web Server Access log, error log, request details CLF, Combined Log Format

Contoh format Combined Log Format dari web server:

203.0.113.50 - admin [15/Jan/2025:08:23:45 +0700] "GET /admin/config.php HTTP/1.1" 200 4523 "http://192.168.1.10/login" "Mozilla/5.0 (Windows NT 10.0)"

Interpretasi:

Solved Problem 3 ⭐

Soal: Sebuah pangkalan Lantamal (Pangkalan Utama TNI AL) memiliki anggaran terbatas untuk implementasi forensik jaringan. Mereka hanya dapat memilih satu dari tiga jenis bukti jaringan (full packet capture, flow data, atau log files). Jenis bukti mana yang sebaiknya diprioritaskan dan mengapa?

Penyelesaian:

Step 1: Evaluasi setiap opsi:

Kriteria Full PCAP Flow Data Log Files
Biaya Storage Sangat tinggi Rendah Sedang
Detail Sangat lengkap Metadata saja Bervariasi
Ease of Use Butuh expertise Mudah dianalisis Familiar
Existing Infra Butuh sensor baru Fitur bawaan router Sudah ada

Step 2: Dengan anggaran terbatas, flow data menjadi pilihan paling cost-effective:

Step 3: Strategi pelengkap: aktifkan juga log dari firewall dan IDS yang sudah ada (tanpa biaya tambahan), sebagai lapisan informasi tambahan di atas flow data.

Jawaban: Dengan anggaran terbatas, flow data (NetFlow/sFlow) sebaiknya diprioritaskan karena biaya implementasi rendah (sudah menjadi fitur bawaan sebagian besar router), kebutuhan storage minimal, dan tetap memberikan visibilitas yang memadai terhadap pola komunikasi jaringan untuk deteksi anomali dan investigasi awal.

2.2 Preservasi Bukti Jaringan

Preservasi bukti jaringan memerlukan pendekatan khusus mengingat sifatnya yang volatile:

2.2.1 Chain of Custody untuk Bukti Jaringan

Prinsip chain of custody (seperti yang telah dipelajari pada Pertemuan 02) tetap berlaku dengan adaptasi khusus:

Dokumentasi Chain of Custody - Bukti Jaringan
=============================================
Nomor Bukti      : NF-2025-001
Jenis             : Full Packet Capture (PCAP)
Sumber            : TAP pada gateway utama Kodam IX/Udayana
Periode Capture   : 2025-01-15 00:00:00 - 2025-01-15 23:59:59
Ukuran File       : 2.3 TB
Hash MD5          : a1b2c3d4e5f6g7h8i9j0...
Hash SHA-256      : 1234abcd5678efgh...
Tool Capture      : tcpdump 4.9.3 / libpcap 1.10.1
Filter Applied    : none (full capture)
Capture Interface : eth0 (connected to TAP)
Link Speed        : 1 Gbps
Operator          : Kapten Inf. [nama]

Langkah-langkah preservasi:

  1. Hitung hash file PCAP segera setelah capture selesai
  2. Buat salinan forensik (minimal 2 copy pada media terpisah)
  3. Dokumentasikan semua metadata: tool, versi, filter, interface
  4. Simpan dengan aman di media write-protected
  5. Catat setiap akses terhadap file bukti

Solved Problem 4 ⭐⭐

Soal: Seorang investigator forensik menangkap paket selama 24 jam pada jaringan 100 Mbps di sebuah markas militer. Estimasikan ukuran file PCAP yang dihasilkan dan jelaskan strategi penyimpanan yang tepat!

Penyelesaian:

Step 1: Hitung estimasi ukuran file PCAP:

Step 2: Pertimbangan overhead PCAP:

Step 3: Strategi penyimpanan:

Jawaban: File PCAP dari capture 24 jam pada jaringan 100 Mbps dengan utilisasi 30% diestimasi berukuran ~325 GB. Strategi penyimpanan yang tepat meliputi NAS/SAN dengan kapasitas 1+ TB, retention policy 7-14 hari untuk full PCAP dengan konversi ke flow data untuk jangka panjang, dan kompresi gzip untuk mengurangi ukuran ~50%.

3. Analisis Protokol Jaringan

3.1 Model TCP/IP dan Relevansi Forensik

Pemahaman mendalam tentang model TCP/IP sangat penting untuk analisis forensik jaringan. Setiap layer memberikan informasi yang berbeda untuk investigasi:

Layer Protokol Informasi Forensik
Application (Layer 7) HTTP, HTTPS, DNS, SMTP, FTP Konten komunikasi, URL, email, file transfer
Transport (Layer 4) TCP, UDP Port number, session tracking, flags
Internet (Layer 3) IP, ICMP Alamat IP sumber/tujuan, TTL, routing
Network Access (Layer 2) Ethernet, Wi-Fi MAC address, VLAN tags

3.2 Analisis TCP

3.2.1 TCP Three-Way Handshake

Setiap koneksi TCP dimulai dengan three-way handshake. Memahami proses ini penting untuk mengidentifikasi koneksi yang berhasil versus percobaan scanning:

Client (192.168.1.100)          Server (10.0.0.1:80)
         |                              |
         |---- SYN (seq=1000) -------->|
         |                              |
         |<--- SYN-ACK (seq=2000, ------|
         |     ack=1001)                |
         |                              |
         |---- ACK (seq=1001, -------->|
         |     ack=2001)                |
         |                              |
         |    [Koneksi Established]      |

3.2.2 TCP Flags dan Signifikansi Forensik

Flag Hex Signifikansi Forensik
SYN 0x02 Inisiasi koneksi; banyak SYN tanpa ACK = SYN scan/flood
ACK 0x10 Koneksi established; ACK scan untuk bypass firewall
FIN 0x01 Terminasi normal; FIN scan untuk stealth port scanning
RST 0x04 Koneksi direset; port tertutup atau filtered
PSH 0x08 Push data ke aplikasi; mengindikasikan transfer data aktif
URG 0x20 Data urgent; jarang digunakan, bisa jadi anomali
SYN+ACK 0x12 Respons SYN; port terbuka
RST+ACK 0x14 Port tertutup (respons normal)

Contoh filter Wireshark untuk analisis TCP flags:

# Mendeteksi SYN scan (SYN tanpa completion)
tcp.flags.syn == 1 && tcp.flags.ack == 0

# Mendeteksi RST flood
tcp.flags.reset == 1

# Koneksi yang berhasil established
tcp.flags == 0x12

# Christmas Tree scan (semua flags aktif)
tcp.flags.fin == 1 && tcp.flags.syn == 1 && tcp.flags.rst == 1 && tcp.flags.psh == 1 && tcp.flags.ack == 1 && tcp.flags.urg == 1

Solved Problem 5 ⭐⭐

Soal: Dalam sebuah PCAP file dari jaringan Kodam, ditemukan pola berikut dari IP 203.0.113.50 menuju berbagai port pada server 10.0.0.5:

Paket 1: 203.0.113.50:45231 → 10.0.0.5:22   [SYN] → [RST, ACK]
Paket 2: 203.0.113.50:45232 → 10.0.0.5:80   [SYN] → [SYN, ACK] → [RST]
Paket 3: 203.0.113.50:45233 → 10.0.0.5:443  [SYN] → [SYN, ACK] → [RST]
Paket 4: 203.0.113.50:45234 → 10.0.0.5:3389 [SYN] → [RST, ACK]
Paket 5: 203.0.113.50:45235 → 10.0.0.5:8080 [SYN] → [RST, ACK]
Paket 6: 203.0.113.50:45236 → 10.0.0.5:3306 [SYN] → [SYN, ACK] → [RST]

Identifikasi jenis aktivitas ini dan tentukan port mana yang terbuka!

Penyelesaian:

Step 1: Analisis pola — satu IP sumber mengirim SYN ke banyak port berbeda pada satu target. Ini adalah karakteristik TCP SYN scan (port scanning).

Step 2: Identifikasi port status berdasarkan respons:

Step 3: Klasifikasi:

Port Service Respons Status
22 SSH RST, ACK Tertutup
80 HTTP SYN, ACK → RST Terbuka
443 HTTPS SYN, ACK → RST Terbuka
3389 RDP RST, ACK Tertutup
8080 HTTP Alt RST, ACK Tertutup
3306 MySQL SYN, ACK → RST Terbuka

Step 4: Implikasi keamanan — port MySQL (3306) terbuka dan dapat diakses dari luar jaringan merupakan risiko keamanan tinggi, terutama karena scanner eksternal dapat mendeteksinya.

Jawaban: Aktivitas ini adalah TCP SYN scan (port scanning) dari IP eksternal 203.0.113.50. Port yang terbuka adalah: 80 (HTTP), 443 (HTTPS), dan 3306 (MySQL). Port 3306 yang terbuka untuk akses eksternal merupakan temuan keamanan kritis yang memerlukan tindakan segera.

3.3 Analisis DNS

3.3.1 Forensik DNS

DNS (Domain Name System) adalah protokol yang menerjemahkan nama domain menjadi alamat IP. Dalam forensik jaringan, DNS merupakan salah satu sumber bukti paling berharga karena hampir semua aktivitas internet dimulai dengan query DNS.

Informasi forensik dari DNS:

Elemen DNS Nilai Forensik
Query name Domain yang diakses oleh host
Query type A (IPv4), AAAA (IPv6), MX (mail), TXT (text record)
Response IP Server yang direspon; dapat berubah jika DNS hijacking
TTL Indikator caching; TTL rendah sering digunakan C2
NXDOMAIN Domain tidak ada; banyak NXDOMAIN = DGA malware
TXT records Sering digunakan untuk DNS tunneling dan data exfiltration

Filter Wireshark untuk analisis DNS:

# Semua query DNS
dns.qry.name

# DNS query ke domain tertentu
dns.qry.name contains "suspicious-domain.com"

# DNS response NXDOMAIN (domain tidak ditemukan)
dns.flags.rcode == 3

# DNS TXT records (potential tunneling)
dns.qry.type == 16

# DNS query dengan panjang nama tidak wajar (>50 karakter)
dns.qry.name.len > 50

3.3.2 DNS Tunneling

DNS Tunneling adalah teknik yang menyalahgunakan protokol DNS untuk mengirimkan data melalui query dan response DNS, sering digunakan untuk data exfiltration atau komunikasi Command and Control (C2) karena DNS jarang diblokir oleh firewall.

Indikator DNS tunneling:

Contoh query DNS normal:
www.example.com          → Panjang: 15 karakter

Contoh query DNS tunneling:
aGVsbG8gd29ybGQ.data.evil.com    → Panjang: 34 karakter
(Base64 encoded "hello world" sebagai subdomain)

bXlfc2VjcmV0X2RhdGFfMTIzNDU2.c2.evil.com  → Panjang: 48 karakter
(Encoded secret data sebagai subdomain)

Karakteristik DNS tunneling yang dapat dideteksi:

  1. Query name panjang tidak wajar (>30 karakter untuk subdomain)
  2. Volume query tinggi ke satu domain tertentu
  3. Tipe query TXT atau NULL yang tidak lazim
  4. Entropy tinggi pada subdomain (data encoded)
  5. Pola request periodik (beaconing)

Solved Problem 6 ⭐⭐⭐

Soal: Berikut adalah sampel DNS query yang ditemukan dalam PCAP dari jaringan markas TNI:

Query 1: www.google.com                          (A record)
Query 2: mail.kemhan.go.id                       (MX record)
Query 3: dGhpcyBpcyBhIHRlc3Q.data.xyz123.net    (TXT record)
Query 4: c2VjcmV0IGZpbGUgY29udGVudA.data.xyz123.net  (TXT record)
Query 5: www.bing.com                            (A record)
Query 6: ZW5jcnlwdGVkIGRhdGEgaGVyZQ.data.xyz123.net  (TXT record)
Query 7: update.microsoft.com                    (A record)

Identifikasi query mana yang mencurigakan dan jelaskan alasannya!

Penyelesaian:

Step 1: Analisis setiap query:

Step 2: Decode Base64 pada query mencurigakan:

Step 3: Indikator DNS tunneling terpenuhi:

Jawaban: Query 3, 4, dan 6 sangat mencurigakan dan merupakan indikasi kuat DNS tunneling untuk data exfiltration. Subdomain berisi data Base64-encoded yang ketika di-decode mengungkap teks bermakna (“this is a test”, “secret file content”, “encrypted data here”). Semua query mengarah ke domain yang sama (xyz123.net) dengan tipe TXT record. Ini menunjukkan adanya upaya pengiriman data rahasia melalui saluran DNS.

3.4 Analisis HTTP/HTTPS

3.4.1 Forensik HTTP

HTTP adalah protokol clear-text yang memberikan informasi sangat kaya untuk forensik:

GET /documents/classified/report-2025.pdf HTTP/1.1
Host: internal-server.kodam.mil.id
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36
Accept: application/pdf
Cookie: session_id=a1b2c3d4e5; user=admin
Referer: http://internal-server.kodam.mil.id/documents/
Authorization: Basic YWRtaW46cGFzc3dvcmQxMjM=

Informasi forensik yang dapat diekstrak:

Elemen Informasi Nilai Forensik
Method GET, POST, PUT, DELETE Jenis aksi yang dilakukan
URI /documents/classified/report-2025.pdf File yang diakses
Host internal-server.kodam.mil.id Server target
User-Agent Mozilla/5.0… Browser/tool yang digunakan
Cookie session_id=…; user=admin Identitas session dan user
Authorization Basic YWRtaW46cGFzc3dvcmQxMjM= Kredensial (Base64: admin:password123)
Referer URL sebelumnya Navigasi pengguna

3.4.2 Forensik HTTPS dan Tantangannya

HTTPS menggunakan TLS (Transport Layer Security) untuk mengenkripsi komunikasi, sehingga payload tidak dapat dibaca langsung dari packet capture. Namun, beberapa informasi tetap tersedia:

Informasi yang Tersedia Informasi yang Terenkripsi
IP sumber dan tujuan URL lengkap (path)
SNI (Server Name Indication) Konten request/response
Certificate details Header HTTP
Ukuran data yang ditransfer Cookie dan kredensial
Pola timing koneksi Body payload
TLS version dan cipher suite Query string
# Filter Wireshark untuk analisis TLS/HTTPS
# SNI (Server Name Indication) - domain yang diakses
tls.handshake.extensions_server_name

# TLS certificate issuer
tls.handshake.certificate

# TLS version
tls.handshake.version

# Cipher suite yang digunakan
tls.handshake.ciphersuite

Solved Problem 7 ⭐⭐

Soal: Dalam analisis PCAP dari jaringan operasional TNI, ditemukan HTTP request berikut:

POST /upload.php HTTP/1.1
Host: file-share.suspicious-site.net
Content-Type: multipart/form-data; boundary=--abc123
Content-Length: 15728640
User-Agent: curl/7.68.0

----abc123
Content-Disposition: form-data; name="file"; filename="laporan_operasi_q4.xlsx"
Content-Type: application/vnd.openxmlformats-officedocument.spreadsheetml.sheet
[binary data...]

Analisis temuan ini dari perspektif forensik!

Penyelesaian:

Step 1: Identifikasi elemen mencurigakan:

Step 2: Rekonstruksi skenario: Seseorang menggunakan tool command-line curl untuk mengupload file “laporan_operasi_q4.xlsx” (kemungkinan laporan operasi kuartal 4) ke website eksternal yang mencurigakan. Ini merupakan indikasi kuat data exfiltration.

Step 3: Langkah investigasi lanjutan:

  1. Identifikasi host internal mana yang mengirim request ini (dari IP sumber)
  2. Extract file dari PCAP (Wireshark → File → Export Objects → HTTP)
  3. Analisis file yang diextract untuk menentukan tingkat klasifikasi
  4. Korelasikan dengan log autentikasi untuk mengidentifikasi user
  5. Periksa history DNS dan koneksi lain ke domain suspicious-site.net

Jawaban: Temuan ini merupakan indikasi kuat data exfiltration. Seseorang menggunakan curl (command-line) untuk mengupload dokumen operasional militer berukuran ~15 MB ke server eksternal mencurigakan. Elemen kunci mencurigakan meliputi penggunaan command-line tool (bukan browser), domain tujuan yang tidak dikenal, nama file yang mengindikasikan dokumen operasional, dan ukuran file yang besar.

3.5 Analisis SMTP/Email

3.5.1 Forensik Protokol Email

SMTP (Simple Mail Transfer Protocol) adalah protokol standar untuk pengiriman email. Dalam forensik jaringan, analisis SMTP pada level paket dapat mengungkap komunikasi email yang tidak terdeteksi oleh log server email.

Anatomi komunikasi SMTP dalam packet capture:

C: EHLO client.example.com
S: 250-mail.server.com Hello
C: MAIL FROM:<sender@example.com>
S: 250 OK
C: RCPT TO:<recipient@external.com>
S: 250 OK
C: DATA
S: 354 Start mail input
C: From: sender@example.com
C: To: recipient@external.com
C: Subject: Project Update
C: Date: Wed, 15 Jan 2025 08:30:00 +0700
C: Content-Type: multipart/mixed; boundary="boundary123"
C:
C: --boundary123
C: Content-Type: text/plain
C:
C: Please find the attached document.
C:
C: --boundary123
C: Content-Type: application/pdf
C: Content-Disposition: attachment; filename="report.pdf"
C: Content-Transfer-Encoding: base64
C:
C: [Base64 encoded file data]
C: --boundary123--
C: .
S: 250 OK Message queued

Filter Wireshark untuk analisis SMTP:

# Semua traffic SMTP
smtp

# Email dengan attachment
smtp.req.parameter contains "filename"

# Email ke domain tertentu
smtp.req.parameter contains "@external-domain.com"

# SMTP authentication
smtp.req.command == "AUTH"

Solved Problem 8 ⭐⭐

Soal: Jelaskan mengapa analisis email pada level jaringan (SMTP traffic) dapat memberikan informasi yang tidak tersedia dari analisis email server log biasa!

Penyelesaian:

Step 1: Informasi dari email server log biasanya terbatas pada metadata (sender, recipient, timestamp, subject, size) tanpa konten email.

Step 2: Analisis SMTP traffic pada PCAP memberikan informasi tambahan:

Informasi Server Log SMTP Traffic (PCAP)
Sender/Recipient ✅ ✅
Timestamp ✅ ✅
Subject ✅ ✅
Body email ❌ ✅
Attachment content ❌ ✅ (dapat di-extract)
SMTP commands ❌ ✅
Authentication details Partial ✅ (lengkap)
Encryption negotiation ❌ ✅ (STARTTLS)
Client IP asli Via header ✅ (dari paket)

Step 3: Kasus khusus di mana SMTP traffic analysis kritis:

Jawaban: Analisis SMTP traffic pada PCAP memberikan akses ke konten lengkap email (body text dan attachment), detail autentikasi SMTP, negosiasi enkripsi, dan IP asli pengirim — informasi yang tidak tersedia dari server log biasa yang biasanya hanya mencatat metadata.

4. Analisis IDS/IPS dan Firewall Logs

4.1 Intrusion Detection System (IDS) Artifacts

IDS (Intrusion Detection System) adalah sistem yang memonitor lalu lintas jaringan atau aktivitas sistem untuk mendeteksi aktivitas berbahaya atau pelanggaran kebijakan keamanan.

Jenis IDS berdasarkan pendekatan:

Jenis Metode Deteksi Kelebihan Kelemahan
Signature-based Mencocokkan pola yang diketahui Akurat untuk serangan yang dikenal; rendah false positive Tidak mendeteksi serangan baru (zero-day)
Anomaly-based Mendeteksi penyimpangan dari baseline normal Dapat mendeteksi serangan baru Tinggi false positive; butuh training
Hybrid Kombinasi signature + anomaly Cakupan luas Kompleksitas tinggi

4.1.1 Snort/Suricata Alert Analysis

Snort dan Suricata adalah IDS open-source yang banyak digunakan. Format alert standar Snort:

[**] [1:2024217:3] ET MALWARE Trickbot CnC Beacon [**]
[Classification: A Network Trojan was Detected] [Priority: 1]
01/15/2025-08:23:45.123456 192.168.1.100:49152 -> 203.0.113.50:443
TCP TTL:128 TOS:0x0 ID:12345 IpLen:20 DgmLen:287 DF
***AP*** Seq: 0xABCDEF12  Ack: 0x12345678  Win: 0xFAF0  TcpLen: 20

Interpretasi:

4.2 Firewall Log Analysis

Firewall log memberikan catatan tentang koneksi yang diizinkan dan ditolak. Contoh format log dari berbagai vendor:

Contoh log iptables (Linux):

Jan 15 08:23:45 firewall kernel: [DROP] IN=eth0 OUT= MAC=aa:bb:cc:dd:ee:ff SRC=203.0.113.50 DST=10.0.0.5 LEN=60 TOS=0x00 PREC=0x00 TTL=48 ID=12345 DF PROTO=TCP SPT=45231 DPT=22 WINDOW=65535 RES=0x00 SYN URGP=0

Contoh log Palo Alto Networks:

2025/01/15 08:23:45,TRAFFIC,drop,192.168.1.100,203.0.113.50,0.0.0.0,0.0.0.0,Deny-All,admin,,web-browsing,vsys1,trust,untrust,eth1/1,eth1/2,Log-Forwarding,2025/01/15 08:23:45,12345,1,49152,443,0,0,0x0,tcp,deny,256,256,0,1,2025/01/15 08:23:45,0,any,0,4567890,0x0,192.168.0.0-192.168.255.255,US

4.2.1 Korelasi Log untuk Rekonstruksi Serangan

Teknik korelasi log dari berbagai sumber untuk mendapatkan gambaran lengkap serangan:

Timeline Rekonstruksi:
===================================
08:20:00 [DNS Log]    → 192.168.1.100 query: exploit-kit.malware.net → 203.0.113.50
08:20:01 [Firewall]   → ALLOW 192.168.1.100:49152 → 203.0.113.50:80 (HTTP)
08:20:02 [IDS Alert]  → ET EXPLOIT Kit Landing Page detected
08:20:05 [Proxy Log]  → 192.168.1.100 GET http://exploit-kit.malware.net/payload.exe 200 OK
08:20:10 [Firewall]   → ALLOW 192.168.1.100:49200 → 198.51.100.25:443 (HTTPS)
08:20:11 [IDS Alert]  → ET MALWARE CnC Beacon Activity Detected
08:20:15 [DNS Log]    → 192.168.1.100 query: c2.attacker.net → 198.51.100.25
08:21:00 [Firewall]   → ALLOW 192.168.1.100:49300 → 198.51.100.25:443 (data: 5.2MB)
08:21:30 [IDS Alert]  → ET POLICY Large Outbound Data Transfer

Solved Problem 9 ⭐⭐⭐

Soal: Berdasarkan timeline log di atas, rekonstruksi kronologi serangan dan identifikasi tahapan serangan berdasarkan Cyber Kill Chain!

Penyelesaian:

Step 1: Korelasikan event dalam timeline:

Waktu Event Tahap Kill Chain
08:20:00 DNS resolve exploit-kit.malware.net Delivery — user mengakses website berbahaya
08:20:01 Koneksi HTTP ke server exploit kit Delivery — koneksi ke exploit kit
08:20:02 IDS mendeteksi exploit kit landing page Exploitation — exploit kit aktif
08:20:05 Download payload.exe berhasil Installation — malware di-download
08:20:10 Koneksi HTTPS ke IP berbeda Command & Control — malware berkomunikasi dengan C2
08:20:15 DNS resolve c2.attacker.net C2 — resolve domain C2 server
08:21:00 Transfer data 5.2 MB ke C2 server Actions on Objectives — data exfiltration
08:21:30 IDS alert data transfer besar Detection — deteksi aktivitas

Step 2: Narasi rekonstruksi:

  1. Host 192.168.1.100 mengakses website yang mengarahkan ke exploit kit (kemungkinan melalui phishing link atau malvertising)
  2. Exploit kit berhasil mengeksploitasi kerentanan pada browser/plugin
  3. Malware (payload.exe) berhasil di-download dan dieksekusi
  4. Dalam waktu 5 detik, malware membuka koneksi C2 ke server berbeda (198.51.100.25)
  5. Dalam waktu 50 detik setelah instalasi, malware sudah melakukan exfiltration data 5.2 MB

Jawaban: Serangan mengikuti Cyber Kill Chain: Delivery (akses exploit kit via web), Exploitation (exploit kit aktif), Installation (download payload.exe), C2 (koneksi ke 198.51.100.25 via HTTPS), dan Actions on Objectives (exfiltration 5.2 MB data). Seluruh proses dari akses awal hingga exfiltration terjadi dalam waktu ~90 detik, menunjukkan serangan yang sangat terautomasi.

5. Wireless Network Forensics

5.1 Tantangan Forensik Jaringan Nirkabel

Wireless Network Forensics adalah proses pengumpulan dan analisis bukti digital dari komunikasi jaringan nirkabel, termasuk Wi-Fi (IEEE 802.11), Bluetooth, dan protokol wireless lainnya.

Tantangan khusus dalam forensik wireless:

Tantangan Penjelasan
Broadcast medium Sinyal dapat ditangkap oleh siapa saja dalam jangkauan
Ephemeral Data tidak tersimpan di media penyimpanan tetap
Encryption WPA2/WPA3 mengenkripsi payload; tanpa kunci tidak dapat di-decrypt
Interference Gangguan sinyal dapat menyebabkan packet loss
Attribution MAC address dapat di-spoof; sulit mengidentifikasi perangkat asli
Legal issues Intersepsi komunikasi wireless memerlukan otorisasi hukum

5.2 Artefak Wi-Fi

Informasi yang dapat diekstrak dari capture wireless:

5.2.1 Beacon Frames

IEEE 802.11 Beacon Frame:
  SSID: "KODAM-WIFI-SECURE"
  BSSID: AA:BB:CC:DD:EE:FF
  Channel: 6
  Supported Rates: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
  RSN Information: WPA2-Enterprise (AES-CCMP)
  Country: ID
  Timestamp: 08:23:45.123456

5.2.2 Probe Requests

Probe Request adalah frame yang dikirim oleh perangkat wireless untuk mencari jaringan yang pernah terhubung sebelumnya. Frame ini mengandung SSID jaringan yang dicari dan MAC address perangkat.

Implikasi forensik probe request:

Contoh Probe Request yang ditemukan:
Device MAC: 11:22:33:44:55:66
Probe for SSID: "HOTEL-WIFI-FREE"
Probe for SSID: "AIRPORT-GUEST"
Probe for SSID: "KODAM-INTERNAL"
Probe for SSID: "HOME-NETWORK-Admin"

Dari contoh di atas, dapat disimpulkan bahwa perangkat ini pernah terhubung ke Wi-Fi hotel, bandara, jaringan Kodam, dan jaringan rumah — memberikan informasi tentang pergerakan dan kebiasaan pemiliknya.

5.2.3 Rogue Access Point Detection

Dalam konteks militer, deteksi rogue access point sangat kritis:

Hasil scanning Wi-Fi di area markas:
==============================================
SSID                  BSSID              CH  Signal  Encryption
KODAM-WIFI-SECURE     AA:BB:CC:DD:EE:FF   6  -45dBm  WPA2-Ent
KODAM-WIFI-SECURE     11:22:33:44:55:66   1  -60dBm  WPA2-PSK    ← ROGUE!
GUEST-NETWORK         AA:BB:CC:DD:EE:01   11 -50dBm  WPA2-PSK
FREE-WIFI-KODAM       99:88:77:66:55:44   6  -70dBm  Open        ← ROGUE!

Indikator rogue AP:

Solved Problem 10 ⭐⭐

Soal: Tim keamanan Lantamal V menemukan access point dengan SSID “LANTAMAL-WIFI-SECURE” yang tidak terdaftar dalam inventaris jaringan. Jelaskan langkah-langkah forensik untuk menginvestigasi rogue access point ini!

Penyelesaian:

Step 1: Identifikasi dan Dokumentasi

Step 2: Lokalisasi Fisik

Step 3: Capture Traffic

Step 4: Analisis Rogue AP

Step 5: Forensik Klien

Jawaban: Investigasi rogue AP mencakup lima langkah: identifikasi dan dokumentasi profil AP, lokalisasi fisik melalui triangulasi sinyal, capture traffic pada channel rogue AP, analisis konfigurasi AP untuk mendeteksi man-in-the-middle atau evil twin, dan forensik pada semua klien yang pernah terhubung untuk menilai dampak keamanan.

6. Rekonstruksi Serangan Berbasis Jaringan

6.1 Network-Based Attack Reconstruction

Rekonstruksi serangan berbasis jaringan melibatkan penyusunan kronologi lengkap serangan dari bukti jaringan yang dikumpulkan. Proses ini membutuhkan korelasi data dari berbagai sumber.

6.1.1 Metodologi Rekonstruksi

Metodologi Rekonstruksi Serangan Jaringan:
==========================================
1. Collection   → Kumpulkan semua PCAP, logs, flow data
2. Filtering    → Filter noise; fokus pada IP/port/timeframe relevan
3. Correlation  → Korelasikan event dari berbagai sumber
4. Timeline     → Susun timeline kronologis
5. Analysis     → Identifikasi teknik dan taktik penyerang
6. Attribution  → Kaitkan dengan aktor ancaman yang dikenal
7. Reporting    → Dokumentasi temuan dan rekomendasi

6.1.2 Wireshark untuk Rekonstruksi

Teknik-teknik penting dalam Wireshark untuk rekonstruksi:

Teknik Menu/Filter Kegunaan
Follow TCP Stream Klik kanan → Follow → TCP Stream Melihat keseluruhan komunikasi satu sesi
Export Objects File → Export Objects → HTTP/SMB/FTP Mengekstrak file yang ditransfer
Conversations Statistics → Conversations Melihat ringkasan semua komunikasi
IO Graph Statistics → I/O Graph Visualisasi volume lalu lintas dari waktu ke waktu
Protocol Hierarchy Statistics → Protocol Hierarchy Distribusi protokol dalam capture
Expert Information Analyze → Expert Information Warning dan error yang terdeteksi

6.2 Mendeteksi Serangan Umum dalam PCAP

6.2.1 Port Scanning

Filter untuk mendeteksi port scanning:

# SYN Scan — banyak SYN dari satu IP ke banyak port
tcp.flags.syn == 1 && tcp.flags.ack == 0

# Statistik endpoint: Statistics → Endpoints → TCP
# Cari source IP dengan jumlah destination port sangat tinggi

6.2.2 Brute Force Attack

# SSH Brute Force — banyak koneksi ke port 22
tcp.dstport == 22 && tcp.flags.syn == 1

# HTTP Login Brute Force — banyak POST ke halaman login
http.request.method == "POST" && http.request.uri contains "login"

# Failed authentication patterns
# Banyak koneksi dengan durasi sangat singkat ke port yang sama

6.2.3 Data Exfiltration

# Transfer data besar ke luar jaringan
# Gunakan Statistics → Conversations → TCP
# Cari koneksi dengan bytes transferred sangat tinggi ke IP eksternal

# DNS Exfiltration
dns.qry.name.len > 50

# ICMP Tunneling
icmp.type == 8 && data.len > 64

6.2.4 Command and Control (C2) Communication

# Beaconing pattern — koneksi periodik ke IP yang sama
# Analisis interval koneksi menggunakan:
# Statistics → Flow Graph

# HTTP C2 dengan User-Agent tidak lazim
http.user_agent contains "bot" || http.user_agent contains "curl" || http.user_agent == ""

# DNS C2 — query berulang ke satu domain dengan interval reguler
dns.qry.name contains "c2domain.net"

Solved Problem 11 ⭐⭐⭐

Soal: Anda diberikan file PCAP dari jaringan Mabes TNI dan diminta mengidentifikasi apakah terdapat aktivitas Command and Control (C2). Jelaskan langkah-langkah analisis yang akan Anda lakukan menggunakan Wireshark!

Penyelesaian:

Step 1: Identifikasi Koneksi Anomali

Step 2: Analisis Beaconing Pattern

Step 3: Analisis DNS untuk C2 Domain

Step 4: Analisis HTTP/HTTPS C2

Step 5: Analisis Payload

Step 6: Korelasi dan Validasi

Jawaban: Analisis C2 dalam PCAP dilakukan melalui enam langkah: identifikasi koneksi anomali (banyak sesi ke satu IP), analisis beaconing pattern (interval koneksi periodik), analisis DNS untuk C2 domain (query berulang ke domain mencurigakan), analisis HTTP/HTTPS (User-Agent dan URL pattern), analisis payload (encoding mencurigakan), dan korelasi dengan threat intelligence.

7. Covert Channels dan Data Exfiltration Detection

7.1 Covert Channels

Covert Channel adalah metode komunikasi yang menggunakan saluran atau protokol yang tidak dimaksudkan untuk transfer data, dengan tujuan menyembunyikan komunikasi dari deteksi keamanan.

Jenis-jenis covert channel yang umum:

Metode Protokol Teknik Deteksi
DNS Tunneling DNS Data encoded dalam subdomain query Query panjang tidak wajar; volume tinggi ke satu domain
ICMP Tunneling ICMP Data dalam payload ping ICMP payload besar (>64 bytes); volume tinggi
HTTP Tunneling HTTP Data dalam header kustom atau URL parameter Header tidak standar; URL panjang tidak wajar
Steganography Varies Data tersembunyi dalam gambar/file Deteksi statistik; file size anomaly
Timing Channel Any Informasi encoded dalam interval antar paket Analisis pola timing

7.2 Teknik Deteksi Data Exfiltration

7.2.1 Volume-Based Detection

# Wireshark: Identifikasi transfer data besar ke luar
# Statistics → Conversations → TCP
# Sort by Bytes (B→A untuk outbound)
# Threshold alert: > 10 MB ke satu IP eksternal dalam satu sesi

# Filter koneksi dengan data besar
tcp.len > 1400 && ip.dst != 10.0.0.0/8 && ip.dst != 172.16.0.0/12 && ip.dst != 192.168.0.0/16

7.2.2 Protocol-Based Detection

# ICMP dengan payload besar (potential tunneling)
icmp && data.len > 64

# DNS dengan query panjang (potential tunneling)
dns.qry.name.len > 50

# HTTP POST dengan body besar ke domain external
http.request.method == "POST" && http.content_length > 1000000

Solved Problem 12 ⭐⭐⭐

Soal: Dalam investigasi jaringan Kodam, Anda menemukan bahwa host 192.168.1.50 mengirim rata-rata 200 ICMP echo request per menit ke IP 203.0.113.100, dengan payload rata-rata 512 bytes per paket. Analisis apakah ini merupakan ICMP tunneling dan estimasi volume data yang mungkin telah di-exfiltrate selama 24 jam!

Penyelesaian:

Step 1: Analisis apakah ini normal:

Parameter Normal Ping Temuan Ini
Frekuensi 1-4/siklus 200/menit
Payload 32-64 bytes 512 bytes
Durasi Beberapa detik 24 jam terus menerus
Destination Bervariasi Satu IP tetap

Step 2: Indikator ICMP tunneling:

Step 3: Estimasi volume data exfiltration:

Step 4: Kesimpulan — ini hampir pasti ICMP tunneling yang digunakan untuk data exfiltration. Volume 140 MB dalam 24 jam cukup untuk mengekstrak sejumlah besar dokumen, database, atau file konfigurasi.

Jawaban: Ini sangat kuat merupakan ICMP tunneling. Frekuensi 200 paket/menit dengan payload 512 bytes sangat jauh dari pola ICMP normal. Estimasi data yang di-exfiltrate selama 24 jam adalah ~140.6 MB (512 bytes × 200 paket/menit × 60 menit × 24 jam). Volume ini cukup signifikan untuk mentransfer dokumen rahasia dalam jumlah besar.

8. Encrypted Traffic Analysis

8.1 Tantangan Analisis Traffic Terenkripsi

Dengan meningkatnya penggunaan enkripsi (HTTPS, TLS, SSH), investigator forensik menghadapi tantangan signifikan dalam menganalisis konten komunikasi. Namun, metadata yang tidak terenkripsi tetap memberikan informasi berharga.

8.2 Informasi yang Tersedia dari Encrypted Traffic

8.2.1 TLS Handshake Analysis

Client Hello:
  TLS Version: 1.3
  SNI: mail.protonmail.com
  Cipher Suites: TLS_AES_256_GCM_SHA384, TLS_CHACHA20_POLY1305_SHA256
  Extensions: supported_versions, key_share, psk_key_exchange_modes

Server Hello:
  TLS Version: 1.3
  Selected Cipher: TLS_AES_256_GCM_SHA384

Certificate:
  Subject: CN=mail.protonmail.com
  Issuer: Let's Encrypt Authority X3
  Valid From: 2025-01-01
  Valid To: 2025-04-01
  Serial: 03:AB:CD:EF:12:34:56:78

Informasi forensik dari TLS handshake:

Elemen Informasi
SNI Domain yang diakses (kecuali pada TLS 1.3 dengan ECH)
Certificate Identitas server; certificate self-signed = mencurigakan
Cipher suite Level keamanan enkripsi yang digunakan
JA3/JA3S hash Fingerprint klien/server TLS — dapat mengidentifikasi malware

8.2.2 JA3 Fingerprinting

JA3 adalah metode fingerprinting koneksi TLS berdasarkan parameter Client Hello (TLS version, cipher suites, extensions, elliptic curves, dan elliptic curve point formats), menghasilkan hash MD5 yang unik untuk setiap kombinasi.

JA3 Hash Examples:
Malware Trickbot:  e7d705a3286e19ea42f587b344ee6865
Chrome Browser:    b32309a26951912be7dba376398abc3b
Firefox Browser:   839bbe3ed07fed922ded5aaf714d6842
curl tool:         456523fc94726331a4d5a2e1d40b2cd7

JA3 hash dapat digunakan untuk:

Solved Problem 13 ⭐⭐

Soal: Dalam analisis PCAP, semua koneksi ke server C2 menggunakan HTTPS sehingga payload terenkripsi. Jelaskan informasi apa saja yang masih dapat Anda kumpulkan tanpa mendekripsi traffic!

Penyelesaian:

Step 1: Informasi dari metadata jaringan (tanpa dekripsi):

Sumber Informasi Kegunaan
IP Header IP sumber/tujuan Identifikasi host terlibat dan server C2
TCP Header Port, timestamps, flags Pola komunikasi, waktu, durasi
TLS SNI Domain tujuan Identifikasi domain C2
TLS Certificate CN, issuer, validity Validasi identitas server; self-signed = C2
JA3 Hash TLS fingerprint klien Identifikasi malware family
Packet Size Bytes per paket Pola transfer data
Timing Inter-arrival time Deteksi beaconing
Volume Total bytes transferred Estimasi data exfiltration
DNS Domain resolution Domain C2 dan infrastructure

Step 2: Teknik analisis tambahan:

Jawaban: Tanpa dekripsi, informasi yang masih tersedia meliputi: IP sumber/tujuan, port, TLS SNI (domain), certificate details, JA3 fingerprint, ukuran paket, pola timing (beaconing), volume transfer, dan DNS queries. Informasi ini cukup untuk mengidentifikasi C2 server, mendeteksi beaconing, estimasi volume exfiltration, dan bahkan mengidentifikasi malware family melalui JA3 hash.

9. Pertimbangan Hukum dalam Network Monitoring

9.1 Kerangka Hukum Indonesia

Monitoring jaringan dan intersepsi komunikasi di Indonesia diatur oleh beberapa regulasi:

Regulasi Ketentuan Relevan
UU No. 1/2024 (ITE) Intersepsi harus berdasarkan perintah pengadilan atau penegak hukum
PP No. 71/2019 Penyelenggaraan sistem elektronik; kewajiban logging
UU No. 3/2002 (Pertahanan Negara) Wewenang pertahanan dalam pengamanan informasi
Perpres No. 82/2022 (BSSN) Koordinasi keamanan siber nasional

Dalam konteks militer Indonesia, monitoring jaringan diperbolehkan dengan memperhatikan:

  1. Otorisasi Komandan: Monitoring pada jaringan militer harus diotorisasi oleh komandan yang berwenang
  2. Proporsionalitas: Cakupan monitoring harus proporsional dengan ancaman
  3. Notifikasi: Pengguna jaringan militer harus diinformasikan bahwa jaringan dimonitor (biasanya melalui banner login)
  4. Penyimpanan: Data capture harus disimpan sesuai ketentuan klasifikasi
  5. Akses: Akses terhadap data capture hanya untuk personel yang berwenang
Contoh Banner Login pada Jaringan Militer:
===========================================
╔══════════════════════════════════════════════════════╗
║ PERHATIAN: Ini adalah sistem informasi milik         ║
║ Tentara Nasional Indonesia (TNI).                    ║
║                                                      ║
║ Dengan mengakses sistem ini, Anda menyetujui bahwa:  ║
║ • Aktivitas Anda dapat dipantau dan direkam          ║
║ • Tidak ada harapan privasi pada sistem ini          ║
║ • Penggunaan tidak sah akan ditindak sesuai hukum    ║
║                                                      ║
║ Akses tidak sah merupakan pelanggaran hukum.         ║
╚══════════════════════════════════════════════════════╝

Solved Problem 14 ⭐⭐

Soal: Seorang investigator forensik diminta melakukan full packet capture pada jaringan Kodam selama satu minggu. Jelaskan pertimbangan hukum dan etika yang harus diperhatikan!

Penyelesaian:

Step 1: Pertimbangan hukum:

Step 2: Pertimbangan etika:

Step 3: Prosedural:

Jawaban: Full packet capture pada jaringan Kodam memerlukan otorisasi tertulis dari Komandan, dasar hukum yang jelas, scope dan durasi yang terdefinisi, banner notification pada jaringan, prinsip proporsionalitas dan minimisasi data, enkripsi data sesuai klasifikasi, chain of custody yang ketat, dan retention policy yang jelas.

10. Tools Forensik Jaringan

10.1 Wireshark

Wireshark adalah tool analisis protokol jaringan open-source paling populer yang memungkinkan capture dan analisis interaktif terhadap lalu lintas jaringan secara mendalam.

Fitur utama Wireshark untuk forensik:

Fitur Kegunaan Forensik
Display Filters Menyaring paket berdasarkan berbagai kriteria
Follow Stream Merekonstruksi sesi komunikasi lengkap
Export Objects Mengekstrak file yang ditransfer (HTTP, SMB, FTP, dll.)
Statistics Ringkasan percakapan, protokol, dan endpoint
Expert Info Mendeteksi anomali dan error dalam traffic
Coloring Rules Visualisasi tipe traffic berdasarkan warna
Profile Konfigurasi custom untuk berbagai jenis analisis

10.2 tcpdump dan TShark

# tcpdump - capture paket dari command line
# Capture semua traffic pada interface eth0, simpan ke file
tcpdump -i eth0 -w capture.pcap

# Capture hanya traffic HTTP
tcpdump -i eth0 port 80 -w http_traffic.pcap

# Capture traffic dari/ke IP tertentu
tcpdump -i eth0 host 192.168.1.100 -w specific_host.pcap

# TShark - command line version Wireshark
# Membaca PCAP dan menampilkan summary
tshark -r capture.pcap

# Extract semua HTTP requests
tshark -r capture.pcap -Y "http.request" -T fields -e ip.src -e http.host -e http.request.uri

# Extract DNS queries
tshark -r capture.pcap -Y "dns.qry.name" -T fields -e ip.src -e dns.qry.name

10.3 NetworkMiner

NetworkMiner adalah Network Forensic Analysis Tool (NFAT) open-source yang secara otomatis mengekstrak file, gambar, credential, dan informasi host dari file PCAP.

Keunggulan NetworkMiner:

10.4 Zeek (formerly Bro)

# Zeek - network analysis framework
# Analisis PCAP file
zeek -r capture.pcap

# Menghasilkan beberapa log file:
# conn.log     - semua koneksi
# dns.log      - query DNS
# http.log     - request HTTP
# ssl.log      - koneksi SSL/TLS
# files.log    - file yang terdeteksi
# notice.log   - alert dan anomali

# Contoh conn.log
# ts         uid          orig_h        orig_p  resp_h        resp_p  proto
1705299825  CYhJZW4      192.168.1.100 49152   203.0.113.50  443     tcp

10.5 Perbandingan Tools

Tool Tipe Kelebihan Keterbatasan
Wireshark GUI Analyzer Visual, interaktif, fitur lengkap Lambat untuk file besar (>1 GB)
tcpdump CLI Capture Ringan, cepat, tersedia di semua Linux Analisis terbatas
TShark CLI Analyzer Automatable, scriptable Butuh command line expertise
NetworkMiner NFAT Ekstraksi otomatis, mudah digunakan Fitur analisis kurang mendalam
Zeek NSM Framework Analisis mendalam, log terstruktur Learning curve tinggi
Nmap Scanner Port scanning, service detection Bukan tool analisis forensik

Solved Problem 15 ⭐

Soal: Sebutkan kombinasi tools yang paling efektif untuk investigasi forensik jaringan pada kasus data exfiltration di pangkalan militer!

Penyelesaian:

Step 1: Identifikasi kebutuhan berdasarkan tahapan investigasi:

Tahap Tool Alasan
Capture tcpdump Ringan, cepat, tidak membebani sistem
Quick Triage NetworkMiner Ekstraksi otomatis file dan kredensial dari PCAP
Deep Analysis Wireshark Analisis mendalam per paket; Follow Stream; Expert Info
Automated Processing Zeek Log terstruktur untuk korelasi; conn.log dan dns.log
Scripted Analysis TShark Otomasi ekstraksi field tertentu untuk batch processing
File Analysis Wireshark Export + hashing tools Verifikasi file yang diekstrak dari network capture

Step 2: Workflow yang direkomendasikan:

tcpdump (capture) → NetworkMiner (quick triage) → Zeek (automated logs)
                                                         ↓
Wireshark (deep analysis) ← TShark (scripted extraction) ←

Jawaban: Kombinasi optimal adalah: tcpdump untuk capture (ringan dan cepat), NetworkMiner untuk quick triage (ekstraksi otomatis), Zeek untuk automated processing (log terstruktur), Wireshark untuk deep analysis (analisis mendalam), dan TShark untuk scripted extraction. Workflow dimulai dari capture → quick triage → automated processing → deep analysis.

11. Studi Kasus: Investigasi Forensik Jaringan pada Insiden Militer

11.1 Skenario: Deteksi Komunikasi C2 di Jaringan Kodam

Latar Belakang: Tim Satsiber TNI mendeteksi anomali pada jaringan Kodam XII/Tanjungpura. IDS mencatat alert berkala dari satu workstation, dan monitoring bandwidth menunjukkan peningkatan outbound traffic di luar jam kerja.

Kronologi Investigasi:

Fase 1: Alert Review

[IDS Alert] 2025-01-15 02:00:03 ET MALWARE Possible CnC Activity
Source: 192.168.10.45  Destination: 185.100.87.XXX:443
[IDS Alert] 2025-01-15 02:05:02 ET MALWARE Possible CnC Activity
Source: 192.168.10.45  Destination: 185.100.87.XXX:443
[IDS Alert] 2025-01-15 02:10:04 ET MALWARE Possible CnC Activity
Source: 192.168.10.45  Destination: 185.100.87.XXX:443

Pola: Alert setiap ~5 menit pada jam 02:00 dini hari → beaconing pattern.

Fase 2: PCAP Analysis

Investigator mengumpulkan PCAP dari TAP pada gateway dan menganalisis:

Wireshark Filter: ip.src == 192.168.10.45 && ip.dst == 185.100.87.XXX

Temuan:
- 288 koneksi HTTPS dalam 24 jam (interval ~5 menit)
- TLS SNI: update-service.cloud-sync[.]net
- JA3 Hash: e7d705a3286e19ea42f587b344ee6865 (match Cobalt Strike)
- Certificate: Self-signed, CN=localhost
- Data transfer: avg 2 KB per request, dengan spike 45 MB pada 02:30

Fase 3: DNS Analysis

DNS Query Log:
192.168.10.45 → update-service.cloud-sync.net (A record) → 185.100.87.XXX
192.168.10.45 → check.cloud-sync.net (TXT record) → [encoded response]

Fase 4: Korelasi

Korelasi dengan log DHCP dan Active Directory:

Fase 5: Temuan dan Rekomendasi

Temuan Detail
Malware Cobalt Strike beacon (berdasarkan JA3 hash)
C2 Server 185.100.87.XXX (cloud-sync[.]net)
Beaconing Interval 5 menit via HTTPS
Exfiltration ~45 MB data pada jam 02:30
Host Terdampak WS-INTEL-007 (unit Intelijen)
Durasi Kompromis Minimal 24 jam (kemungkinan lebih lama)

Solved Problem 16 ⭐⭐⭐

Soal: Berdasarkan studi kasus di atas, mengapa self-signed certificate pada C2 server merupakan indikator penting, dan bagaimana cara mendeteksinya secara otomatis dalam volume PCAP yang besar?

Penyelesaian:

Step 1: Mengapa self-signed certificate penting:

Step 2: Deteksi otomatis menggunakan TShark:

# Ekstrak certificate yang issuer == subject (self-signed)
tshark -r capture.pcap -Y "tls.handshake.certificate" \
  -T fields -e ip.dst -e tls.handshake.certificate \
  | grep -i "self-signed"

# Menggunakan Zeek untuk analisis certificate:
# File ssl.log otomatis mencatat validation_status
cat ssl.log | awk '$NF ~ /self signed/' | cut -f3,5,10

Step 3: Pendekatan enterprise:

Jawaban: Self-signed certificate pada C2 server penting karena server legitimate umumnya menggunakan CA terpercaya, sedangkan C2 server sering menggunakan self-signed (issuer = subject). Deteksi otomatis dapat dilakukan menggunakan TShark untuk mengekstrak certificate info dari PCAP, Zeek ssl.log yang otomatis mencatat validation status, atau whitelist-based alerting pada firewall untuk koneksi ke server dengan self-signed certificate eksternal.

Supplementary Problems

Solved Problem 17 ⭐

Soal: Apa perbedaan antara display filter dan capture filter di Wireshark? Berikan contoh masing-masing!

Penyelesaian:

Aspek Capture Filter (BPF) Display Filter (Wireshark)
Kapan Saat capture berlangsung Setelah capture, untuk viewing
Syntax Berkeley Packet Filter Wireshark proprietary
Performance Mengurangi data yang di-capture Menyembunyikan paket di display
Contoh HTTP port 80 http
Contoh IP host 192.168.1.100 ip.addr == 192.168.1.100
Contoh DNS port 53 dns
Reversible ❌ Data yang tidak dicapture hilang ✅ Dapat diubah kapan saja

Jawaban: Capture filter (BPF syntax) diterapkan saat proses capture untuk membatasi paket yang direkam (irreversible), sedangkan display filter (Wireshark syntax) diterapkan setelah capture untuk menyaring tampilan (reversible). Untuk forensik, disarankan capture tanpa filter (untuk kelengkapan), lalu gunakan display filter untuk analisis.

Solved Problem 18 ⭐⭐

Soal: Jelaskan bagaimana Wireshark Export Objects dapat digunakan untuk mengekstrak file dari packet capture dan berikan langkah-langkahnya!

Penyelesaian:

Step 1: Buka PCAP file di Wireshark

Step 2: Navigasi ke File → Export Objects → pilih protokol:

Step 3: Pada dialog Export Objects:

Step 4: Pilih file yang ingin diekstrak → Save atau Save All

Step 5: Verifikasi integritas file yang diekstrak:

# Hitung hash file yang diekstrak
md5sum extracted_file.pdf
sha256sum extracted_file.pdf

Jawaban: Export Objects di Wireshark (File → Export Objects → HTTP/SMB/FTP) memungkinkan ekstraksi otomatis file yang ditransfer melalui jaringan. Dialog menampilkan hostname, content type, size, dan filename. File yang diekstrak harus diverifikasi integritasnya menggunakan hash.

Solved Problem 19 ⭐⭐

Soal: Dalam konteks jaringan militer, mengapa flow data (NetFlow) sering lebih praktis daripada full packet capture untuk monitoring jangka panjang?

Penyelesaian:

Aspek Full PCAP NetFlow
Storage ~10 TB/hari (1 Gbps) ~20 GB/hari (1 Gbps) → rasio 500:1
Privacy Merekam konten lengkap Hanya metadata (tanpa payload)
Legal Mungkin memerlukan izin khusus Biasanya tercakup dalam monitoring standar
Processing Membutuhkan analisis intensif Mudah di-query dan di-aggregate
Retention Terbatas (hari-minggu) Dapat disimpan berbulan-bulan
Real-time Sulit pada kecepatan tinggi Mudah dianalisis secara real-time

Untuk jaringan militer:

Jawaban: NetFlow lebih praktis untuk monitoring jangka panjang karena rasio storage 500:1 dibanding PCAP, tidak merekam konten (mengurangi masalah privasi), mudah dianalisis secara real-time, dan dapat disimpan selama berbulan-bulan. Pendekatan optimal adalah monitoring flow data secara kontinu dengan full PCAP yang diaktifkan on-demand saat anomali terdeteksi.

Solved Problem 20 ⭐⭐⭐

Soal: Bagaimana cara membedakan DDoS attack dari legitimate traffic spike dalam PCAP? Berikan filter Wireshark yang relevan!

Penyelesaian:

Step 1: Indikator DDoS vs legitimate spike:

Indikator DDoS Attack Legitimate Spike
Source IPs Banyak IP berbeda (distributed) Bervariasi, dari IP yang dikenal
Request pattern Identik/similar requests Request bervariasi dan natural
Geographic distribution Dari banyak negara secara bersamaan Sesuai demografi user
Protocol Sering single protocol Mix protocols
TCP behavior Banyak incomplete handshake Normal handshake
Timing Mendadak, tanpa gradual increase Biasanya gradual

Step 2: Filter Wireshark untuk identifikasi DDoS:

# SYN Flood - banyak SYN tanpa ACK
tcp.flags.syn == 1 && tcp.flags.ack == 0

# Statistik unique source IP
# Statistics → Endpoints → IPv4 → Sort by Packets

# UDP Flood
udp && !dns && !dhcp

# HTTP Flood
http.request && (http.request.method == "GET" || http.request.method == "POST")
# Kemudian: Statistics → HTTP → Requests → Sort by Count

# ICMP Flood
icmp.type == 8

# DNS Amplification
dns.flags.response == 1 && dns.resp.len > 512

Step 3: Teknik konfirmasi:

# IO Graph untuk melihat traffic spike
# Statistics → IO Graph → Filter: tcp.flags.syn == 1

# Conversation analysis
# Statistics → Conversations → IPv4
# Cari: banyak source IP dengan sedikit paket masing-masing = DDoS
#        sedikit source IP dengan banyak paket = legitimate atau DoS

Jawaban: DDoS dapat dibedakan dari legitimate spike melalui: analisis distribusi source IP (banyak IP dengan sedikit paket = DDoS), pola request yang identik, banyak incomplete TCP handshake, dan peningkatan mendadak tanpa gradual. Filter Wireshark meliputi SYN flood detection (tcp.flags.syn == 1 && tcp.flags.ack == 0), endpoint statistics, dan IO Graph untuk visualisasi spike.

Solved Problem 21 ⭐⭐

Soal: Seorang investigator menemukan file PCAP berukuran 50 GB dari jaringan Lantamal. Jelaskan strategi yang efisien untuk menganalisis file sebesar ini!

Penyelesaian:

Step 1: Jangan buka langsung di Wireshark — file 50 GB akan sangat lambat dan memerlukan RAM besar.

Step 2: Gunakan pendekatan berlapis:

Langkah Tool Tujuan
1. Overview capinfos capture.pcap Statistik dasar: jumlah paket, durasi, data rate
2. Automated Parsing Zeek: zeek -r capture.pcap Generate log files terstruktur (conn, dns, http, ssl)
3. Flow Summary tshark -r capture.pcap -qz conv,tcp Ringkasan semua konversi TCP
4. Filtering tcpdump -r capture.pcap -w filtered.pcap [filter] Ekstrak subset berdasarkan kriteria
5. Split editcap -c 100000 capture.pcap split_ Pecah menjadi file-file kecil (100K paket)
6. Targeted Analysis Wireshark pada file filtered/split Analisis mendalam pada subset relevan

Step 3: Contoh workflow untuk investigasi data exfiltration:

# Step 1: Overview
capinfos capture.pcap

# Step 2: Generate Zeek logs
zeek -r capture.pcap

# Step 3: Identifikasi top talkers
cat conn.log | zeek-cut id.orig_h id.resp_h orig_bytes | sort -t$'\t' -k3 -rn | head -20

# Step 4: Filter koneksi besar ke IP eksternal
tcpdump -r capture.pcap 'dst net not (10.0.0.0/8 or 172.16.0.0/12 or 192.168.0.0/16) and greater 1000' -w exfil_candidates.pcap

# Step 5: Analisis di Wireshark
wireshark exfil_candidates.pcap

Jawaban: Untuk PCAP 50 GB, gunakan pendekatan berlapis: capinfos untuk overview, Zeek untuk automated parsing ke log terstruktur, tshark/tcpdump untuk filtering dan ekstraksi subset relevan, editcap untuk split file, dan baru kemudian Wireshark untuk analisis mendalam pada subset yang sudah difilter. Jangan pernah membuka file 50 GB langsung di Wireshark.

Solved Problem 22 ⭐⭐⭐

Soal: Tim Satsiber TNI mendeteksi bahwa sebuah workstation di kantor intelijen mengirim data ke server di luar negeri setiap malam pukul 02:00. Investigasi awal menunjukkan traffic terenkripsi (HTTPS). Rancang rencana investigasi forensik jaringan yang komprehensif!

Penyelesaian:

Step 1: Fase Persiapan

Step 2: Fase Collection (3-5 hari)

# Full packet capture pada segmen yang relevan
tcpdump -i eth0 host [workstation_IP] -w investigation_%Y%m%d%H%M%S.pcap -G 3600 -Z root

# Paralel: Kumpulkan DNS logs, firewall logs, IDS alerts, dan proxy logs
# untuk periode yang sama

Step 3: Fase Analysis

a) Traffic Pattern Analysis:

b) TLS/Certificate Analysis:

tshark -r capture.pcap -Y "tls.handshake.type == 2" \
  -T fields -e ip.dst -e tls.handshake.extensions_server_name \
  -e tls.handshake.certificate

c) DNS Correlation:

d) Threat Intelligence:

Step 4: Fase Korelasi

Step 5: Fase Response dan Reporting

Jawaban: Rencana investigasi mencakup lima fase: Persiapan (otorisasi, sensor, storage), Collection (full PCAP + multi-source logs selama 3-5 hari), Analysis (traffic patterns, TLS/certificate analysis, DNS correlation, threat intelligence cross-reference), Korelasi (timeline construction dari semua sumber), dan Response (documentation, IOC extraction, remediation recommendations). Pendekatan ini memastikan investigasi menyeluruh meskipun traffic terenkripsi.

Ringkasan

Topik Poin Kunci
Prinsip Forensik Jaringan Catch-it-as-you-can vs stop-look-listen; data in motion vs data at rest
Network Evidence Full PCAP, flow data, log files; masing-masing dengan kelebihan/kekurangan
Protocol Analysis TCP flags, DNS forensics, HTTP analysis, SMTP analysis
IDS/Firewall Alert analysis, log korelasi, timeline reconstruction
Wireless Forensics Beacon frames, probe requests, rogue AP detection
Attack Reconstruction Metodologi korelasi multi-sumber
Covert Channels DNS tunneling, ICMP tunneling, detection techniques
Encrypted Traffic TLS metadata, JA3 fingerprinting, certificate analysis
Legal Considerations UU ITE, otorisasi monitoring, chain of custody
Tools Wireshark, tcpdump, TShark, NetworkMiner, Zeek

Referensi

  1. Davidoff, S. & Ham, J. (2022). Network Forensics: Tracking Hackers through Cyberspace. 2nd Edition. Prentice Hall. Chapter 1-8.
  2. Sanders, C. (2023). Practical Packet Analysis. 4th Edition. No Starch Press. Chapter 1-8.
  3. Casey, E. (2022). Digital Evidence and Computer Crime. 4th Edition. Academic Press. Chapter 11.
  4. NIST SP 800-86: Guide to Integrating Forensic Techniques into Incident Response. Network Forensics Section.
  5. Johansen, G. (2020). Digital Forensics and Incident Response. 2nd Edition. Packt. Chapter 8.
  6. Bejtlich, R. (2013). The Practice of Network Security Monitoring. No Starch Press.
  7. RFC 3227: Guidelines for Evidence Collection and Archiving.

Glosarium

Istilah Definisi
Beaconing Pola komunikasi periodik dari malware ke C2 server
C2 (Command and Control) Server yang digunakan penyerang untuk mengendalikan malware
Covert Channel Saluran komunikasi tersembunyi menggunakan protokol tidak semestinya
DGA (Domain Generation Algorithm) Algoritma yang menghasilkan nama domain secara otomatis untuk C2
DNS Tunneling Teknik pengiriman data melalui protokol DNS
Flow Data Ringkasan metadata komunikasi jaringan
Full Packet Capture (PCAP) Perekaman lengkap semua paket jaringan
JA3 Metode fingerprinting koneksi TLS berdasarkan Client Hello
Network TAP Perangkat keras untuk menyalin lalu lintas jaringan
Rogue Access Point Access point tidak sah yang dipasang di jaringan
SNI (Server Name Indication) Extension TLS yang mengindikasikan domain yang diakses
SPAN Port Fitur switch untuk mengkopi traffic ke port monitoring

License / Lisensi

Modul ini disusun sebagai bahan ajar Mata Kuliah Digital Forensic for Military Purposes, Program Studi Teknologi Informasi Pertahanan, Universitas Pertahanan RI.

Lisensi: Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0)
